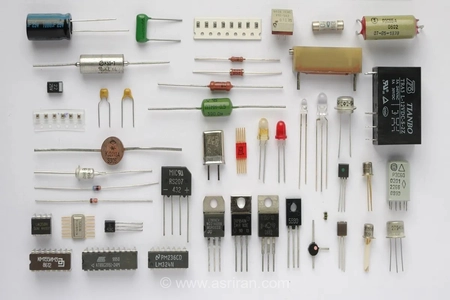

آشنایی با قطعات و نمادهای مدارهای الکترونیکی در یک راهنمای تصویری

به گزارش عصر ایران

این مطلب راهنمایی تصویری برای آشنایی با قطعات الکترونیکی مهم و نمادهای آن‌ها در نقشه‌های شماتیک و مدارهای الکترونیکی ارائه می‌دهد.

عصر ایران - مدارهای الکترونیکی در نگاه اول ممکن است مجموعه ای پیچیده از خطوط، اشکال و علامت های مختلف به نظر برسند، اما هر یک از این نمادها نماینده یک قطعه مشخص هستند. نمادهای الکترونیکی در واقع زبان مشترک مهندسان و علاقه مندان به دنیای الکترونیک محسوب می شوند و امکان طراحی، خواندن و درک مدارها را بدون نیاز به نمایش شکل واقعی تمام قطعات فراهم می کنند.

اینفوگرافیک قطعات الکترونیکی و نمادهای شماتیک آن ها

نمادهای الکترونیکی؛ زبان مشترک مدارها

این اینفوگرافیک تعدادی از قطعات پرکاربرد الکترونیکی را در کنار شکل واقعی و نماد شماتیک آن ها معرفی می کند. از ترانسفورماتور که برای تبدیل یا انتقال انرژی الکتریکی میان مدارها به کار می رود تا ترانزیستور و ماسفت (MOSFET) که نقش مهمی در تقویت و کنترل سیگنال ها دارند.

در این مجموعه همچنین قطعاتی مانند دیود زنر برای تنظیم و محدود کردن ولتاژ، پل دیود برای تبدیل جریان متناوب به مستقیم و رگولاتور ولتاژ برای تثبیت ولتاژ دیده می شوند.

برخی دیگر از قطعات معرفی شده نیز نقش حسگر یا مبدل دارند. به عنوان نمونه، ال دی آر (LDR) مقاومت خود را با تغییر شدت نور تغییر می دهد و ترمیستور به تغییرات دما حساس است. کریستال نیز در مدارهای الکترونیکی برای ایجاد سیگنال های دقیق و پایدار کاربرد دارد.

در کنار این قطعات، مواردی مانند آنتن، موتور جریان مستقیم و نمایشگر سون سگمنت نیز از اجزای شناخته شده در تجهیزات الکترونیکی هستند. آشنایی با نماد این قطعات، نخستین گام برای خواندن نقشه های شماتیک و درک بهتر نحوه عملکرد مدارهای الکترونیکی به شمار می رود.

به طور کلی، هرچند ممکن است شکل ظاهری قطعات در محصولات مختلف متفاوت باشد، اما نمادهای شماتیک استاندارد به طراحان و تعمیرکاران کمک می کنند تا زبان مشترکی برای نمایش عملکرد اجزای مدار داشته باشند.

تنظیم و ترجمه: محمدمهدی حیدرپور
